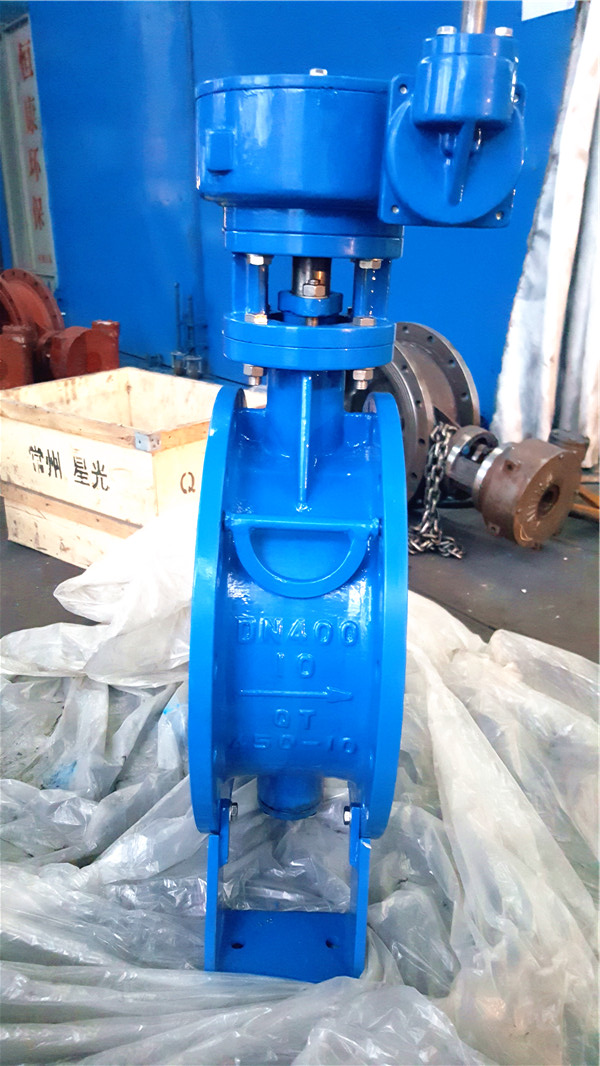

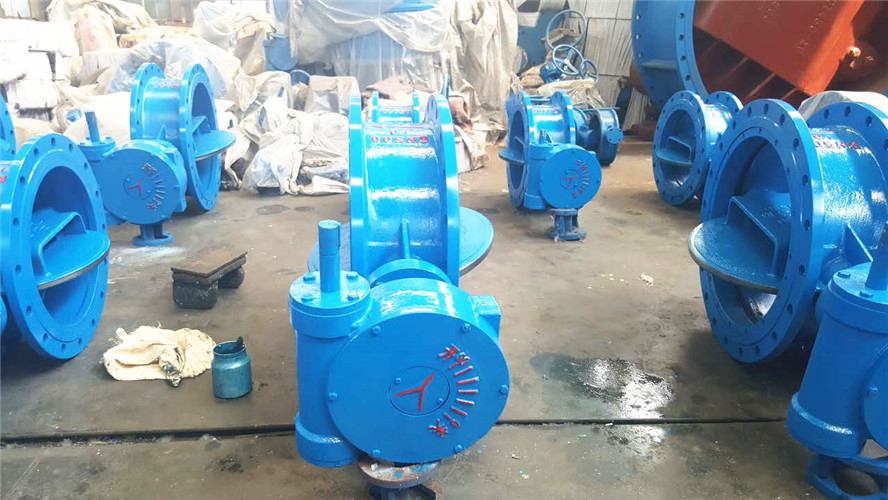

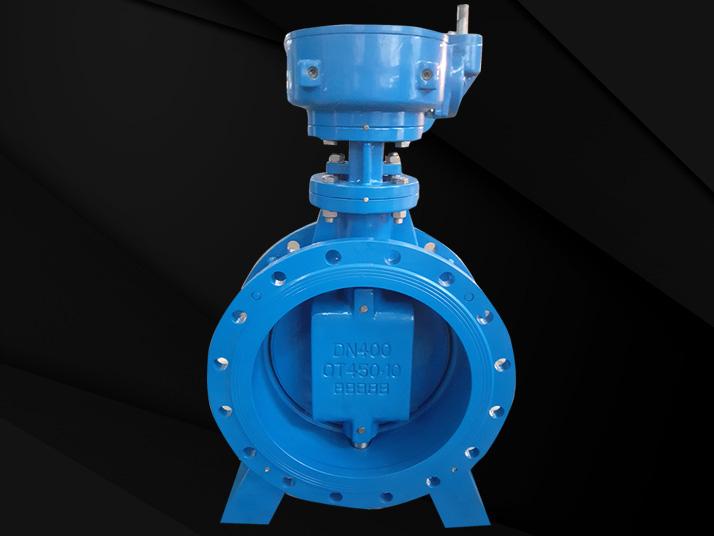

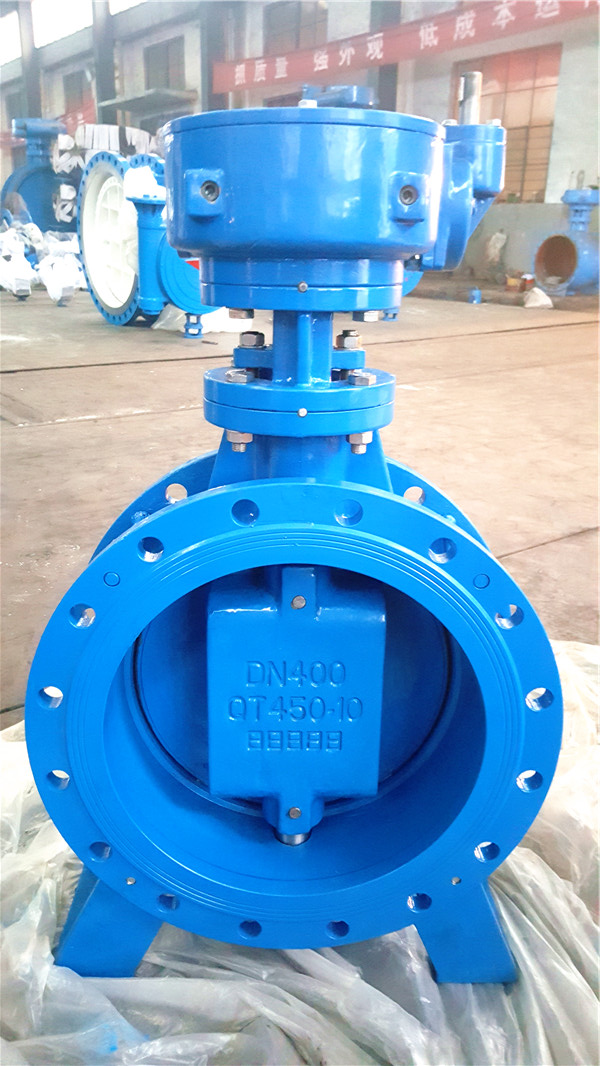

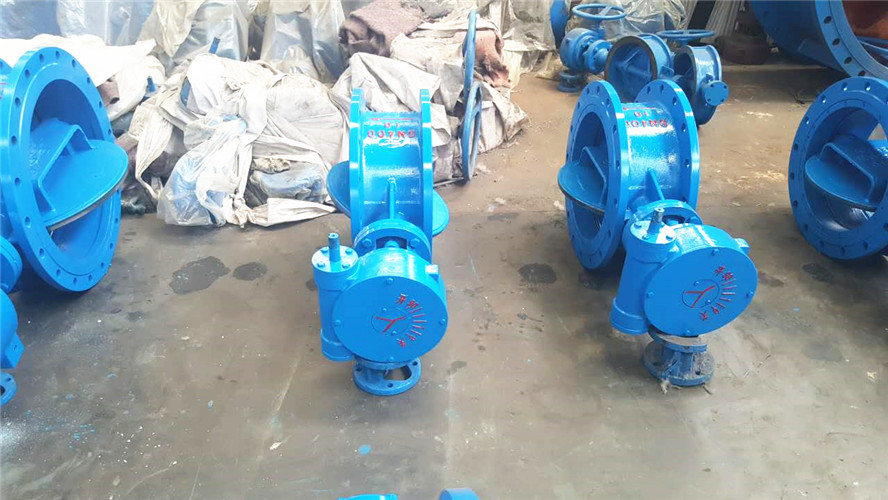

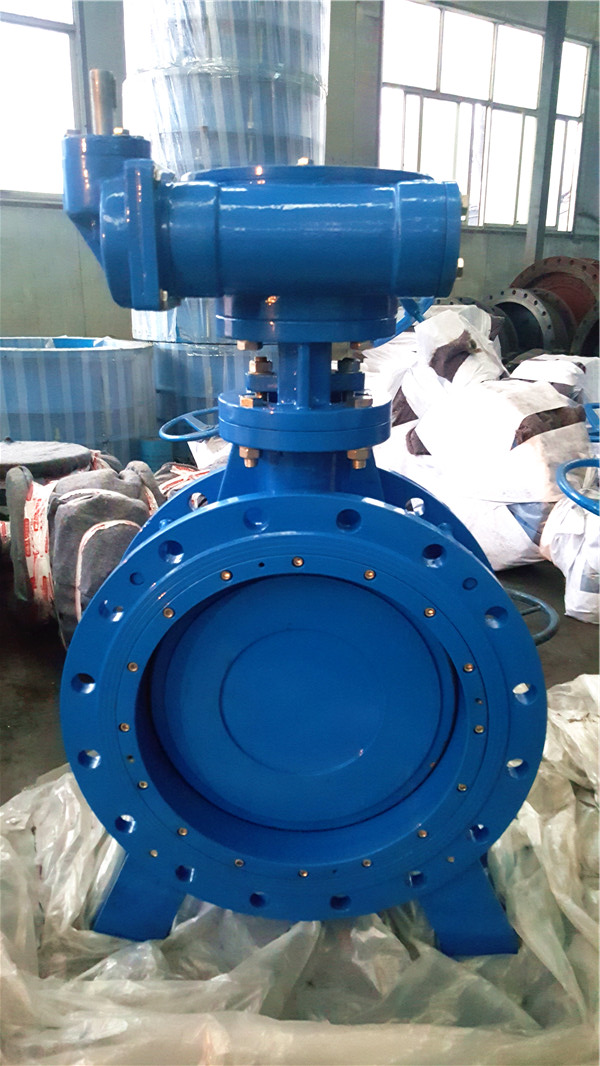

双偏心双向硬密封蝶阀D36942sH

产品介绍

用途及特点：

阀轴采用半轴结构，阀板采用桁架式结构，阀门耐压强度高、流阻小、过流面积大、节省能源。

阀门采用双偏心球面密封结构，关闭时阀板密封面随偏心位移靠向阀体密封圈进行挤压密封，密封圈受压均匀，密封性能可靠;由于开启时阀板只需转过很小一个角度，阀板密封面就与阀体密封圈脱离了，就减少了密封面之间的磨擦，使阀门经久耐用。
阀体、阀板密封材料全部采用1Cr18Ni9Ti不锈耐酸锈钢，阀门密封面具有耐腐蚀不结垢、不老化、不易损、坚固性好、使用寿命长等特点。
驱动装置与阀门连接处设有轴向密封检查调整孔，轴向密封通过检查调整孔即可调整或更换，不需再拆卸驱动装置和其它部件。阀轴密封采用柔性石墨，摩擦系数小、不宜老化，耐磨损时效长。

该系列蝶阀机械结构合理、可靠，抗压性能强、启闭可靠，具有正、反双向密封功能。安装中不受介质流向的限制，也不受空间位置的影响，可在管道上任意安装。

采用标准
设计标准：GB/T12238-1989
法兰连接尺寸：
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度：GB/T12221-1989

压力试验：GB/T13927-1992；JB/T9092-1999

技术参数

主要技术参数

公称通径	DN（mm）	50-2000	50-1600	50-1200
公称压力	PN（MPa）	1.0	1.6	2.5
试验压力（MPa）	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.8	2.75
	气密封试验	0.6	0.6	0.6
使用介质	水、蒸汽、油品、酸类腐蚀性等。
适用温度	一40⁰C～600⁰C
泄漏量	符合GB/T13927-92标准
驱动方式	蜗轮传动、气动、电动
主要零件的材质
零件名称	材料
阀体	QT450-10、WCB
碟版	QT450-10、WCB
密封圈	不锈钢
阀杆	2Cr13、1Cr13不锈钢
填料	柔性石墨

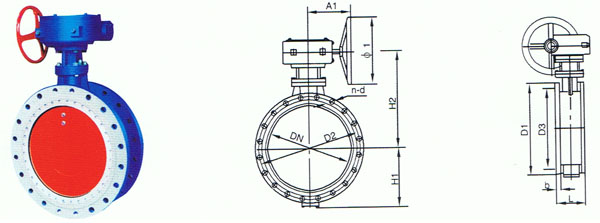

1.0MPa双向金属密封蝶阀连接尺寸

DN	D1	D2	D3	L	b		n-d	H1	H2	H3	H4	A1	A2	A3	￠1	￠2	参考重量
DN	D1	D2	D3	L	钢制	球跌	n-d	H1	H2	H3	H4	A1	A2	A3	￠1	￠2	参考重量
40	150	110	84	106	18	18	4-￠18	86	185	208	190	125	126	156	120	200	10
50	165	125	99	108	20	20	4-￠18	98	195	218	190	125	126	156	120	200	14
65	185	145	118	112	20	20	4-￠18	108	205	228	190	125	126	156	120	200	16
80	200	160	132	114	20	20	8-￠18	115	215	238	190	125	126	156	120	200	18
100	220	180	156	127	22	22	8-￠18	125	225	255	190	125	126	168	120	200	20
125	250	210	184	140	22	24	8-￠18	143	265	270	190	175	126	168	180	200	27
150	285	240	211	140	24	24	8-￠22	161	285	305	190	175	126	250	180	200	32
200	340	295	266	152	24	24	8-￠22	192	345	362	216	200	175	250	240	360	50
250	395	350	319	165	26	26	12-￠22	220	375	410	216	200	175	250	240	360	72
300	445	400	370	178	26	26	12-￠22	249	430	444	216	232	268	290	320	360	112
350	505	460	429	190	26	26	16-￠22	279	465	492	202	232	268	290	320	360	148
400	565	515	480	216	26	26	16-￠26	315	540	522	202	232	268	290	400	500	206
450	615	565	530	222	28	28	20-￠26	340	570	552	202	276	268	290	400	500	250
500	670	620	582	229	28	28	20 -￠26	367	605	606	202	276	268	290	400	500	307
600	780	725	682	267	30	30	20-￠30	432	705	666	202	425	460	410	500	500	478
700	895	840	794	292	30	33	24-￠30	490	765	762	205	425	460	410	500	500	636
800	1015	950	901	318	32	35	24-￠33	555	870		205	480	610	305	600	300	893
900	1115	1050	1001	330	34	38	28-￠33	606	925		260	480	610	305	600	300	1182
1000	1230	1160	1112	410	34	40	28-￠36	673	1035		260	525	650	385	600	400	1630
1200	1455	1380	1328	470	38	45	32-￠39	786	1155		260	525	650	385	600	400	2348
1400	1675	1590	1530	530	42	46	36-￠42	912	1350		260	705	745	535	720	500	3590
1600	1915	1820	1750	600	46	49	40-￠48	1032	1475		260	705	745	535	720	500	4570
1800	2115	2020	1950	670	50	52	44-￠48	1154	1670		260	850	820	660	720	610	6765
2000	2325	2230	2150	760	54	55	48-￠48	1295	1780		260	850	820	660	720	610	8360

1.6MPa双向金属密封蝶阀连接尺寸

DN	D1	D2	D3	L	b		n-d	H1	H2	H3	H4	A1	A2	A3	￠1	￠2	参考重量
DN	D1	D2	D3	L	钢制	球跌	n-d	H1	H2	H3	H4	A1	A2	A3	￠1	￠2	参考重量
40	150	110	84	106	18	18	4-￠18	86	185	218	190	125	126	168	120	200	10
50	165	125	99	108	20	20	4-￠18	98	195	230	190	125	126	168	120	200	14
65	185	145	118	112	20	20	4-￠18	108	205	240	190	125	126	168	120	200	16
80	200	160	132	114	20	22	8-￠18	115	215	250	190	125	126	168	120	200	18
100	220	180	156	127	22	22	8-￠18	128	245	275	190	175	126	168	120	200	22
125	250	210	184	140	22	24	8-￠18	143	265	295	190	175	126	250	180	200	28
150	285	240	211	140	24	24	8-￠22	165	310	354	216	200	175	250	180	200	38
200	340	295	266	152	24	24	8-￠22	192	345	390	216	200	175	250	240	360	57
250	405	355	319	165	26	26	12-￠22	229	410	442	202	232	168	290	320	360	93
300	460	410	370	178	28	28	12-￠26	256	440	472	202	232	168	290	320	360	128
350	520	470	429	190	30	32	16-￠26	292	515	532	202	276	168	290	400	500	178
400	580	525	480	216	32	34	16-￠30	322	550	566	202	276	168	290	400	500	222
450	640	585	548	222	34	36	20-￠30	347	610	618	205	425	460	410	400	500	305
500	715	650	609	229	36	38	20 -￠33	400	665	662	205	425	460	410	500	500	398
600	840	770	720	267	38	42	20-￠36	468	775	772	260	480	610	305	500	500	606
700	910	840	794	292	38	45	24-￠36	503	875		260	480	610	305	600	300	800
800	1025	950	901	318	38	48	24-￠39	571	925		260	525	650	385	600	300	1190
900	1125	1050	1001	330	40	50	28-￠39	621	980		260	525	650	385	600	400	1455
1000	1255	1170	1112	410	42	54	28-￠42	702	1125		260	705	745	535	600	400	2080
1200	1485	1390	1328	470	48	60	32-￠48	818	1250		260	705	745	535	720	500	3000
1400	1930	1590	1530	530	54	66	36-￠48	967	1455		260	850	820	660	720	610	4680
1600	1915	1820	1750	600	60	72	40-￠56	1089	1750		260	850	820	660	720	610	6670

2.5MPa双向金属密封蝶阀连接尺寸

DN	D1	D2	D3	L	b		n-d	H1	H2	H3	H4	A1	A2	A3	￠1	￠2	参考重量
DN	D1	D2	D3	L	钢制	球跌	n-d	H1	H2	H3	H4	A1	A2	A3	￠1	￠2	参考重量
40	150	110	84	106	18	18	4-￠18	86	185	208	190	125	126	138	120	200	14
50	165	125	99	108	20	20	4-￠18	98	195	218	190	125	126	138	120	200	18
65	185	145	118	112	22	22	8-￠18	108	205	228	190	125	126	168	120	200	20
80	200	160	132	114	24	24	8-￠18	115	215	238	216	175	126	168	120	200	23
100	235	190	156	127	24	24	8-￠22	134	250	255	280	175	126	250	180	200	25
125	270	220	184	140	26	26	8-￠26	157	295	290	340	200	175	250	240	360	34
150	300	250	211	140	28	28	8-￠26	172	315	305	360	200	175	250	240	360	45
200	360	310	274	152	30	30	12-￠26	206	380	380	412	232	168	290	320	360	75
250	425	370	330	165	32	32	12-￠30	239	420	410	452	232	168	290	320	360	108
300	485	430	389	178	34	34	16-￠30	275	495	462	552	276	168	290	400	500	156
350	555	490	448	190	38	38	16-￠33	310	535	492	205	276	168	290	400	500	200
400	620	550	503	216	40	40	16-￠36	352	610	522	205	425	460	410	500	500	287
450	670	600	548	222	42	42	20-￠36	377	640	576	260	425	460	410	500	500	350
500	730	660	609	229	44	44	20 -￠36	412	715		260	480	610	305	500	300	480
600	845	770	720	267	46	46	20-￠39	471	775		260	480	610	305	600	300	670
700	960	875	820	292	50	50	24-￠42	538	885		260	525	650	385	600	400	980
800	1085	990	928	318	54	54	24-￠48	600	955		260	525	650	385	600	400	1320
900	1185	1090	1028	330	58	58	28-￠48	675	1075		260	650	690	460	720	500	1736
1000	1320	1210	1140	410	62	62	28-￠56	745	1175		260	650	690	460	720	500	1940
