型号：D36943sH
通径：
适用介质：石油、化工、冶金、水电
应用范围：适用于需要双向密封、频繁启闭、高可靠性要求的食品、饮料、医药、化工等

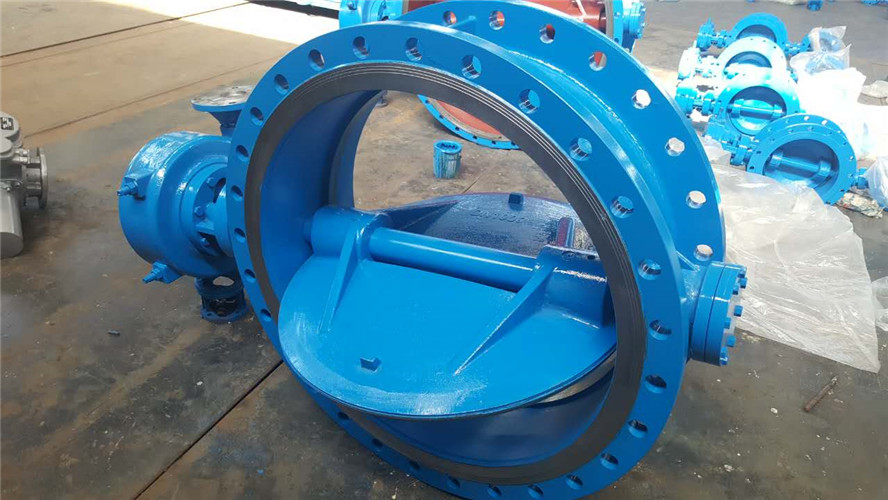

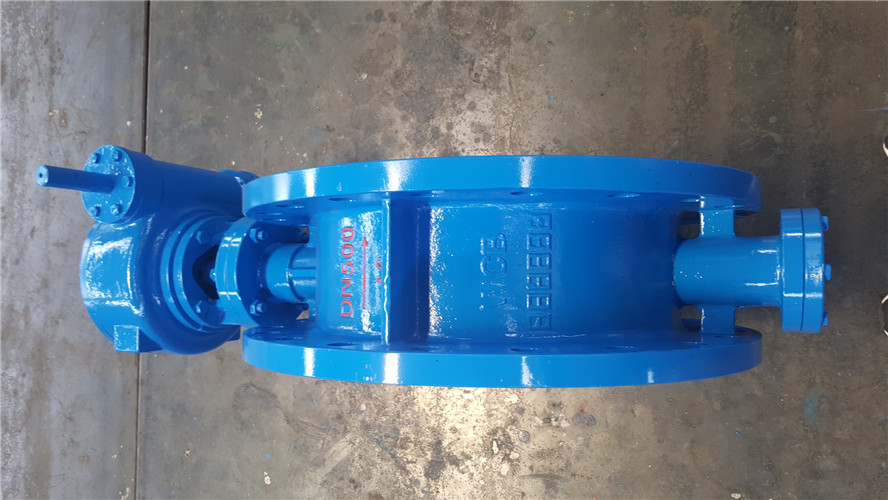

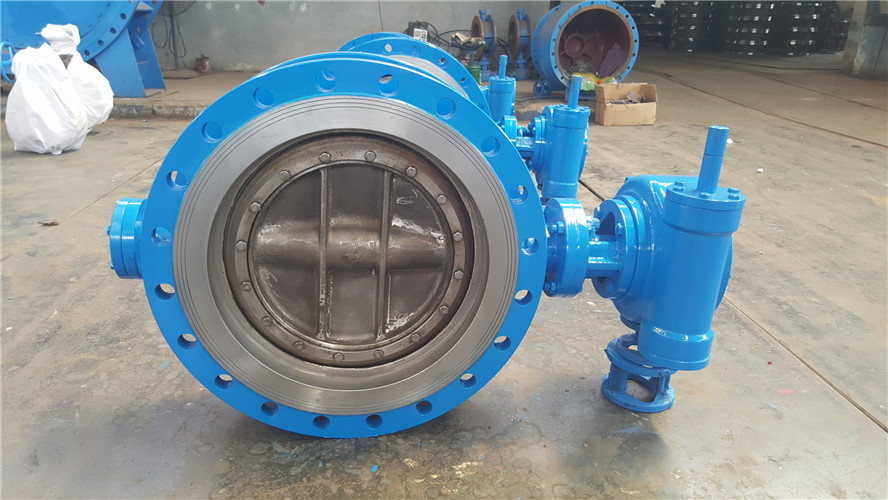

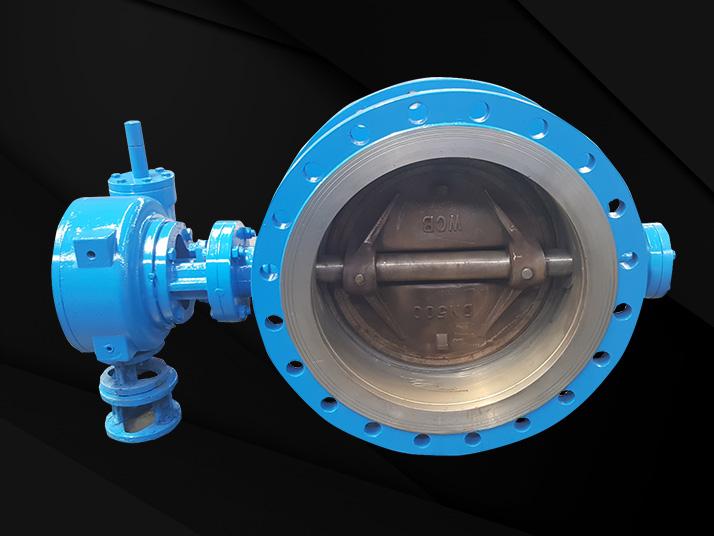

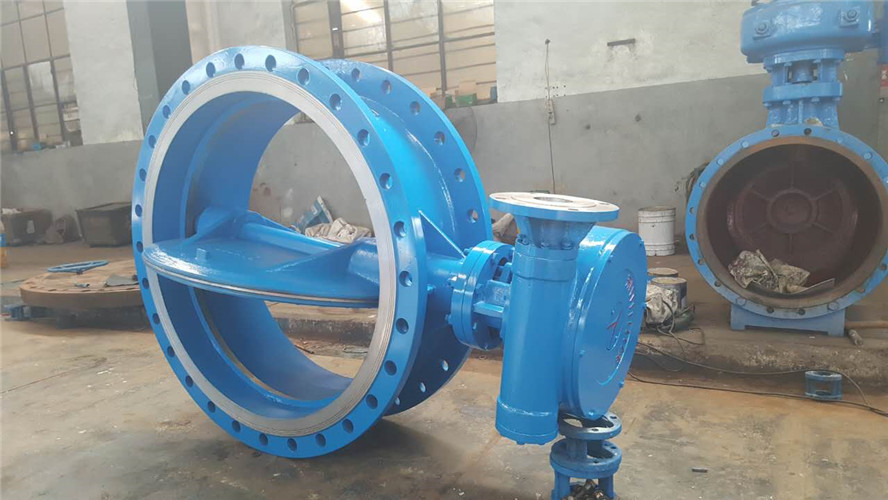

产品介绍三偏心双向金属硬密封蝶阀
三偏心双向高性能蝶阀的密封面材料有合金钢、聚内脂、橡胶、聚四氟乙烯密封四种；连接方式除了对夹式外还有法兰式；三偏心双向高性能蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。
产品结构特点
该阀的蝶板在启闭过程中，实现了蝶板密封圈与阀座密封面之间的无滑动磨擦·卡挤，密封面上的压力角大于磨擦角，采用了“径向动平衡密封系”设计，是蝶板开启阻力*低。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成，逐点接触和逐点脱离。开启密封即可分离，快速准确实现关闭接触自动相吻合的密封动作。
调节型多层次·全金属硬密封蝶阀由于密封面采用多重密封和整体全金属密封，经过高精度机械加工成椭圆形截面密封环，它与阀座金属密封面组成密封副。
本蝶阀采用高性能复合材料密封副，或者堆焊合金钢密封副、零泄漏、长寿命；确保了阀门的双向密封，彻底解决了偏心蝶阀只能单向密封的问题。本蝶阀即有三偏心蝶阀的所有优点，又具有高可靠的双向密封。
阀体材料
本蝶阀的阀体材料主要采用：M02Ti 316 12CrMoV WC6 WC9 1Cr18Ni9Ti 304 WCB碳钢
主要用途
本蝶阀适用于需要双向密封、频繁启闭、高可靠性要求的食品、饮料、医药、化工等
纯净管路和石化、电力、合金、交通、大型建筑等领域的重要管道。阀门作启闭或调节流量用
技术参数三偏心双向硬密封蝶阀主要技术参数
|
公称通经DN（mm) |
50～2000 |
|||
|
公称药理PN（Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||
三偏心双向硬密封蝶阀主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、合金钢、不锈钢 |
|
蝶板 |
WCB、合金钢、不锈钢 |
|
阀轴 |
2Cr13不锈钢、合金钢 |
|
密封圈 |
不锈钢圈 |
|
填料 |
柔性石墨 |
三偏心双向硬密封蝶阀采用标准
|
制造标准 |
JB/T 8527-97 |
|
法兰标准 |
GB9113-2000 |
|
结构长度标准 |
GB12221-89 |
|
检验标准 |
GB/T 13927-92 |
D343H-10/16/25/蜗轮传动硬密封蝶阀主要外形连接尺寸 (单位:mm)
|
公称通经(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 |
||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
||||||||||
|
L |
H1 |
H |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|
|
50 |
108 |
350 |
112 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
370 |
115 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
|
80 |
114 |
380 |
120 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
420 |
138 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
|
125 |
140 |
460 |
164 |
250 |
210 |
8-18 |
250 |
210 |
8-22 |
270 |
220 |
8-26 |
|
150 |
140 |
555 |
175 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
|
200 |
152 |
760 |
200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
165 |
830 |
243 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
178 |
895 |
250 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
190 |
950 |
280 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
555 |
490 |
16-33 |
|
400 |
216 |
1190 |
305 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
620 |
550 |
16-36 |
|
450 |
222 |
1255 |
350 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
670 |
600 |
20-36 |
|
500 |
229 |
1305 |
380 |
670 |
620 |
20-26 |
715 |
650 |
20-33 |
730 |
660 |
20-36 |
|
600 |
267 |
1340 |
445 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
845 |
770 |
20-39 |
|
700 |
292 |
1520 |
480 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
318 |
1710 |
530 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
330 |
1810 |
580 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
410 |
1960 |
650 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
|
1200 |
470 |
2250 |
760 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
|
1400 |
530 |
2435 |
850 |
1675 |
1590 |
36-42 |
1685 |
1590 |
36-48 |
1755 |
1640 |
36-62 |
|
1600 |
600 |
2780 |
1030 |
1915 |
1820 |
40-48 |
1930 |
1820 |
40-56 |
1975 |
1860 |
40-62 |
|
1800 |
670 |
3020 |
1230 |
2115 |
2020 |
44-48 |
2130 |
2020 |
44-56 |
2195 |
2070 |
44-70 |
|
2000 |
760 |
3270 |
1350 |
2325 |
2230 |
48-48 |
2345 |
2230 |
48-62 |
2425 |
2300 |
48-70 |
