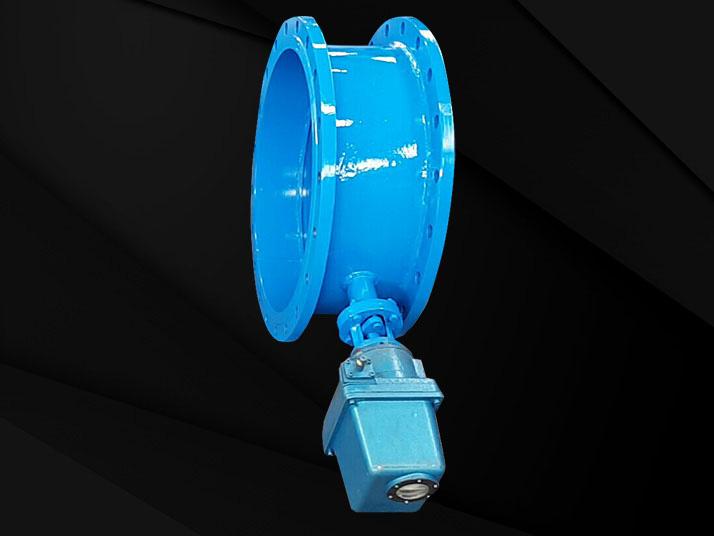

型号
D3/6/944X
通径
DN200-1200
应用范围：广泛适用大型仓储类通风设备
产品简介
技术参数
产品型号：D3/6/944X
产品口径:DN200-1200
适用介质：空气
适用压力：0.25MPa
特征描述
0.25MPa
偏心密封法兰蝶阀以**新颖的结构，获得高品质的性能。该阀结构合理，比通风蝶阀密封严密可靠，有效防止负压进入仓库，使用寿命倍增。广泛适用大型仓储类通风设备。
D3/6/944X-2.5连接尺寸
|
公称通径DN |
结构长度 |
外形尺寸（参考值） |
连接尺寸（标准值） |
|||||||||||||
|
L |
H |
D344X-2.5 |
D644X-2.5 |
D944X-2.5 |
PN2.5MPa |
|||||||||||
|
毫米 |
英寸 |
短 |
长 |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
|
|
200 |
8 |
152 |
230 |
200 |
760 |
400 |
280 |
850 |
250 |
170 |
775 |
300 |
315 |
320 |
280 |
8-18 |
|
250 |
10 |
165 |
250 |
243 |
830 |
400 |
425 |
925 |
250 |
170 |
945 |
300 |
315 |
375 |
335 |
12-18 |
|
300 |
12 |
178 |
270 |
250 |
895 |
450 |
425 |
1035 |
450 |
220 |
1070 |
300 |
315 |
440 |
395 |
12-22 |
|
350 |
14 |
190 |
290 |
280 |
950 |
450 |
560 |
1070 |
450 |
220 |
1140 |
300 |
315 |
490 |
445 |
12-22 |
|
400 |
16 |
216 |
310 |
305 |
1190 |
535 |
560 |
1190 |
450 |
220 |
1210 |
300 |
315 |
540 |
495 |
16-22 |
|
450 |
18 |
222 |
330 |
350 |
1255 |
535 |
580 |
1250 |
650 |
280 |
1335 |
575 |
714 |
595 |
550 |
16-22 |
|
500 |
20 |
229 |
350 |
380 |
1305 |
535 |
580 |
1290 |
650 |
280 |
1415 |
575 |
714 |
645 |
600 |
20-22 |
|
600 |
24 |
267 |
390 |
445 |
1340 |
570 |
580 |
1455 |
850 |
380 |
1605 |
656 |
810 |
755 |
705 |
20-26 |
|
700 |
28 |
292 |
430 |
480 |
1520 |
750 |
660 |
1585 |
850 |
380 |
1844 |
656 |
810 |
860 |
810 |
24-26 |
|
800 |
32 |
318 |
470 |
530 |
1710 |
750 |
550 |
1700 |
1250 |
280 |
2040 |
656 |
810 |
975 |
920 |
24-30 |
|
900 |
36 |
330 |
510 |
580 |
1810 |
750 |
550 |
1965 |
1250 |
280 |
2255 |
785 |
863 |
1075 |
1020 |
24-30 |
|
1000 |
40 |
410 |
550 |
650 |
1960 |
900 |
550 |
2015 |
1250 |
380 |
2380 |
785 |
863 |
1175 |
1120 |
28-30 |
|
1200 |
48 |
470 |
630 |
760 |
12250 |
1000 |
750 |
2250 |
1250 |
380 |
2640 |
785 |
863 |
1380 |
1320 |
32-30 |
