法兰式半球阀

买蝶阀就选中南阀门,专车接送到厂参观考察

型号:PQ3/6/947H

通径:DN50-DN1200

适用介质:水、污水、空气及弱蚀性流体

应用范围:用于市政、冶金、燃气、石油化工、电力行业的管线阀远距离输送要求

13523022266
7*24小时服务热线
产品介绍
适用介质:水、污水、空气及弱蚀性流体
适用温度:-10℃ ~ +120℃
公称压力:0.6 MPa  1.6MPa
本公司生产的所有产品在设计和制造过程中都严格按照ISO9001:2000质量体系设计、开发、生产、安装和服务的质量保证模式执行,并获得证书。
所提供的法兰式半球阀符合如下标准:
设计制造:GB/T 12237—2007 通用阀门 法兰和对焊连接钢制球阀
结构长度:GB/T 12221—2005
法兰连接:GB/T 17241.6—1998 GB/T 9119—2000
压力试验:GB/T 13927—1992
阀门标志:GB/T 12220—1989
采用材质:GB/T 12227—2005  通用阀门 球墨铸铁件技术条件
GB/T 12229—2005  通用阀门 碳素钢铸件技术条件
1.供货范围:
含阀体、阀瓣、阀轴、阀座、上下轴套、密封圈、压圈及蜗轮驱动装置等装配完整的法兰式半球阀及配套连接螺栓、螺母、垫圈、密封圈。

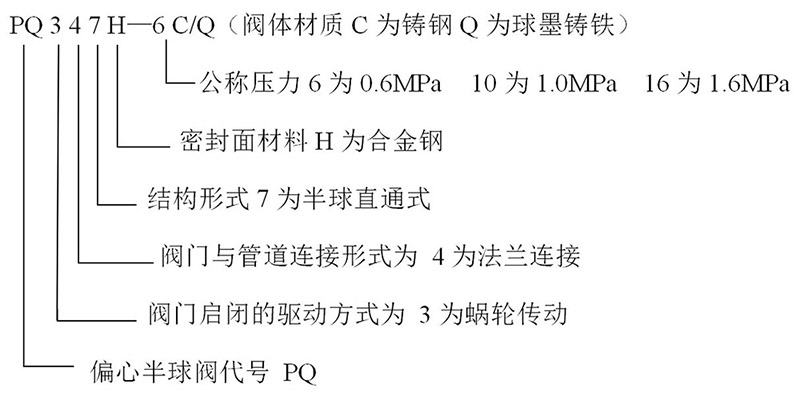

2.型号编制说明:
法兰式半球阀的流量调节特性曲线
技术特性:
法兰式半球阀是我公司为了满足实际使用工况的需要,根据用户的要求,开发出来的一种新型阀门,该阀门不仅可以正反向承压,而且由于特殊的密封结构,可以切断管道内的杂物。特别适用于含有杂质、颗粒状杂物的流体介质管道中作截流用。阀门为直通型,有效地减少了阀门对流体的阻力,使该阀不仅增强了可靠性,减少和避免了在使用期间的维修,还成倍地延长了使用寿命,具有很好的使用效益和社会效益。
其技术特性描述如下:
1.法兰式半球阀采用双偏心结构,利用偏心轮的楔紧工作原理使阀门密封副形成关紧和分离。
2.阀体采用球墨铸铁,承压强度高,合理的阀腔设计使阀瓣可以躲在阀腔一侧,无水阻。
3.法兰式半球阀开度限位装置可靠,开度标志准确明显,开度指示与实际阀门开度位置一致。
4.法兰式半球阀密封面的偏心结构使球面能自动补偿磨损,具有自紧密封功能使用寿命长,安全可靠。偏心阀轴密封采用三道O型圈密封。
5.法兰式半球阀,采用偏心曲轴设计,即旋转中心与阀体中心(密封副中心)设计有一定的偏心距 。在阀门开启时,曲轴转过一个很小的角度,球冠就会离开阀座,球冠和阀座不再接触;反之,在阀门关闭过程中,只有在关闭瞬间,球冠才和阀座接触。这种结构使得球冠和阀座得到充分的保护,大限度地减少了磨损。
6. 阀瓣、阀座密封面采用超耐磨合金堆焊后加工而成,阀门密封面耐磨损,使用寿命长。法兰式半球阀应具有泥沙冲刷,耐高流速的特征,泥沙沉积管道内,球冠应能轻松扫过泥沙,开启轻松。
7.阀门所有零部件填料及密封件均采用无毒无害材料,阀门外部及内腔喷涂防腐蚀无毒环氧树脂漆,不会对水造成二次污染。
8.每个阀门在制造厂内进行三次的装配性能及压力试验并提供压力试验报告。
9.法兰式半球阀的试验按照GB/T 13927《通用阀门 压力试验》标准的规定。
10.法兰式半球阀的安装:既能水平安装又能垂直安装,若管道内杂质较多则推荐阀轴水平安装,开启时阀瓣向上旋起,不会与管道内的杂物卡阻。
技术参数

主要性能参数


公称压力

0.6

1.6


MPa

试验压力

密封试验

0.7

1.8

壳体试验

0.9

2.4

适用介质

水、污水、含颗粒杂质浆液等

介质温度

-10°C ~+120°C

主要零部件材料:


序号

名称

材质

序号

名称

材质

1

阀体

球墨铸铁QT450-10

6

上轴套

自润滑符合轴套

2

阀板

碳素铸钢WCB

7

密封圈

丁腈橡胶NBR

3

下轴套

不锈钢2Cr13

8

球冠

合金钢

4

压圈

球墨铸铁QT450-10

9

紧固件

碳钢镀锌

5

阀座

碳钢堆焊耐磨合金

10

驱动装置

球墨铸铁QT450-10
